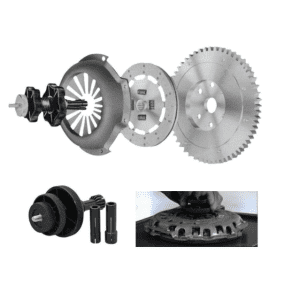

Dispozitiv universal centrat ambreiaje

SATRA S-A2110A este un dispozitiv universal pentru blocarea discului ambreiajului. Acest instrument face o treaba rapida de aliniere a ambreiajului si a placii de presiune inainte de montare. Permite fixarea manuala (centrarea) si aplicarea discului de ambreiaj pe placa de presiune in masini si camioane in timpul instalarii.


Setul include:

– doua ancore cu manson pentru diferite diametre ale rulmentilor din arborele cotit
– un manson de bara cu un domeniu foarte mare de reglare la arbore fara ambreiaj lagar suport arbore

Instructiuni:

Asezati roata palnie pe corpul central, cu nervurile indreptate in aceeasi directie ca cele de pe roata fixa, care este partea neteda a rotii orientata in opusul rotii fixe. Selectati coltul potrivit, in functie de dimensiunea ambreiajului, si glisati pe arborele central. Introduceti arborele central si mansonul prin corpul central si treceti roata mica pe capatul arborelui.

Pasul 1. Puneti placa de ambreiaj peste presiune pe bancul de lucru, introduceti unealta prin centru si impingeti in jos.
Pasul 2. Strangeti roata mica pentru a extinde coltul care se afla in interiorul placii de ambreiaj.
Pasul 3. Strangeti roata palniei pana cand se face contact cu placa de presiune, apoi intoarceti ambele placi.
Pasul 4. Aliniati ambele placi impreuna, alunecandu-le lateral pana cand ambele margini sunt paralele, apoi strangeti axul palniei, tinand ambele placi impreuna.
Pasul 5. Instalati ambele placi pe volant, apoi scoateti unealta slabind roata mica.
